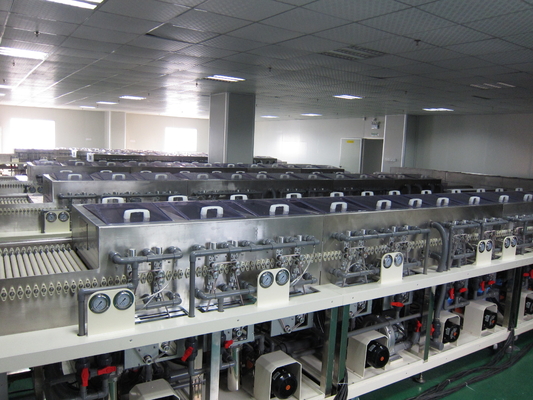

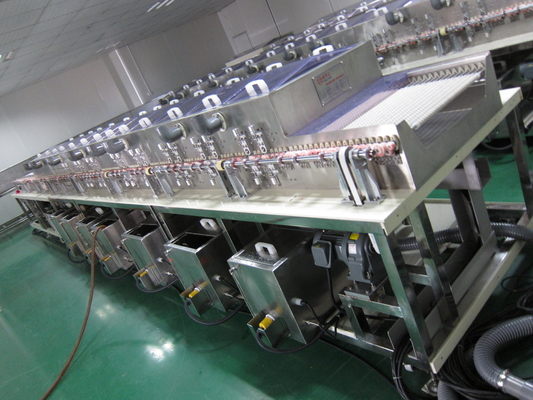

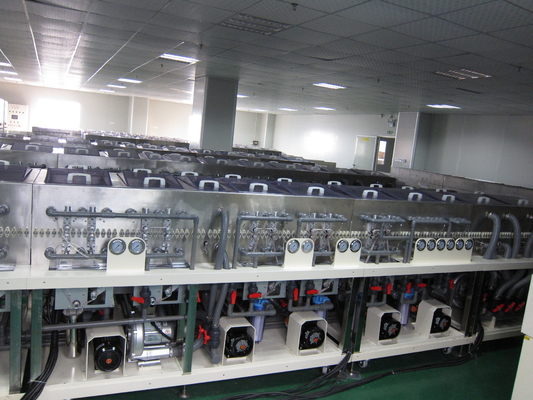

Καθαρίζοντας μηχανή διάτρητων επίπεδου γυαλιού SMT που ντύνει το μπροστινό μέγεθος κομματιών προς κατεργασία 400X500mm

Καθαρίζοντας μηχανή διάτρητων επίπεδου γυαλιού SMT που ντύνει το μπροστινό μέγεθος κομματιών προς κατεργασία 400X500mm

^{Κατ' αρχάς, το όνομα συσκευών και το πρότυπο
1.1 όνομα εξοπλισμού: Πλυντήριο επίπεδου γυαλιού
1.2 πρότυπο εξοπλισμού: Ccs-ITO500 ντύνοντας το μπροστινό πλυντήριο γυαλιού
Δεύτερον, χρήση εξοπλισμού}

^{2.1 καθαρισμός και ξήρανση της επιφάνειας γυαλιού
Τρίτον, δυνατότητα παραγωγής εξοπλισμού (καθαρισμός)}

^{3.1 μέγεθος κομματιών προς κατεργασία: Λ.: 75mmX50mm MAX: 400mmX500mm
3.2 μεταβίβαση της ταχύτητας: 2.5m/λ. (1 ~ 6m/λ. διευθετήσιμα)
3.3 πάχος υποστρωμάτων: 0,2 ~ 2mm}

^{Τέταρτο, ποιοτικά πρότυπα παραγωγής (καθαρισμός)
4.1, δεν υπάρχει κανένα μόριο επάνω από 1um στην επιφάνεια του κομματιού προς κατεργασία, και τα μόρια κάτω από 1um είναι λιγότερο από 1/cm2
4.2, κανένας λεκές, σημάδια νερού, γρατσουνιές στην επιφάνεια γυαλιού μετά από να καθαρίσει
4.3, καμία κάρτα, ελασματοποιήσεις στη διαδικασία καθαρισμού γυαλιού}

^{V. ροή και παράμετροι διαδικασίας
5.1 διαδικασία
Η σίτιση section→pre-spraying→wind της βούρτσας κυλίνδρων cutting1→washing που καθαρίζει 1+2→wind που κόβει τη βούρτσα κυλίνδρων νερού 2→pure που καθαρίζει την πίεση 1+2→medium που πλένει με ψεκασμό cleaning→DI το νερό →BJ που πλένει με ψεκασμό την πλύση → δύο νερού Di → θέτει του νερού → κοπής μαχαιριών αέρα δύο σύνολα καυτού τμήματος απαλλαγής → στεγνώματος + στατική συσκευή αποβολών
5.2 σχέδιο εξοπλισμού: κομμάτι προς κατεργασία που αφήνεται στο δικαίωμα}

^{Έκτες, παράμετροι εξοπλισμού και τεχνικές απαιτήσεις
6.1 μέγεθος και υλικά εξοπλισμού
6.1.1 μέγεθος σωμάτων εξοπλισμού: (λ) 7650 × (ψ) 1500 × (η) 1200mm μικρή διαφορά στην κατασκευή
6.1.2 υλικό σώματος: Φιαγμένος από ανοξείδωτο 304 υλικό πιάτων &=4mm.
6.1.3 υλικό ραφιών: SUS304 τετραγωνικό πέρασμα 50X50X2 χάλυβα
6.1.4 υλικό δεξαμενών νερού: «Νότια Ασία» διαφανής/πίνακας PVC ελεφαντόδοντου & = 10
6.1.5 επιτροπή πορτών της Shell: «Νότια Ασία» διαφανής/πίνακας PVC ελεφαντόδοντου & = 6
6.1.6 ανώτερη κάλυψη: Πίνακας &=6 PVC της «Νότιας Ασίας» διαφανής
6.2 απαιτήσεις δύναμης εξοπλισμού
6.2.1 παροχή ηλεκτρικού ρεύματος: 380VAC±10V/50Hz
6.2.2 συνολική κατανάλωση ισχύος ολόκληρης της μηχανής: 35KW
6.2.3 κατανάλωση νερού: 20~30L/Min (15MW ή καθαρότερο νερό)
6.2.4 κατανάλωση αέρα: 600L/min πίεση: 0.4Mpa
6.2.5 συνολικός σωλήνας κολπίσκων: UPVC 1»
6.2.6 συνολικός αγωγός: UPVC 2»
6.2.7 σωλήνας ψεκασμού: UPVC 3/4»
6.3 γενική περιγραφή της συσκευής}

^{6.3.1 δομή εξοπλισμού
Η καθαρίζοντας μηχανή αποτελείται κυρίως από ένα ψεκάζοντας σύστημα, ένα σύστημα βουρτσίσματος κυλίνδρων, ένα σύστημα του BJ, ένα ξεραίνοντας σύστημα μαχαιριών αέρα, ένα φιλτράροντας σύστημα κυκλοφορίας, ένα αυτόματο σύστημα θέρμανσης ελέγχου θερμοκρασίας, έναν υγρό αυτόματο έλεγχο επιπέδων και ένα αυτόματο υγρό ξαναγεμίζοντας σύστημα, έναν πίνακα ελέγχου ραφιών και ένα σύστημα ελέγχου.}

^{6.4 περιγραφή των κύριων συστατικών του εξοπλισμού}

^{6.4.1 τμήμα μεταφοράς
※ Μέθοδος μεταφοράς υποστρωμάτων: κύλινδρος και λαστιχένια διάμετρος φ26mm μεταφοράς κυλίνδρων
※ Διευθετήσιμη σειρά ταχύτητας μετάδοσης: 1~6m/min
※ Τρόπος ρύθμισης ταχύτητας μετάδοσης: ρύθμιση αναστροφέων ψηφιακής επίδειξης ή αναστροφέων εξογκωμάτων
※ Επίδειξη ταχύτητας μετάδοσης: ψηφιακή επίδειξη
※ Θέση Drive: Το σύστημα μετάδοσης είναι απομονωμένο από το σύστημα ψεκαστήρων (εξωτερική κίνηση της δεξαμενής)
※ Μεταφέρετε τον άξονα που χωρίζει κατά διαστήματα: 30mm, η βούρτσα είναι 65mm.}

^{6.4.2 τμήμα τροφών
※ Μήκος τμημάτων σίτισης: L=490mm
※ Διαμόρφωση: Σύστημα Drive αισθητήρων: Μηχανή CPG: 1/2P 3∮380V.}
