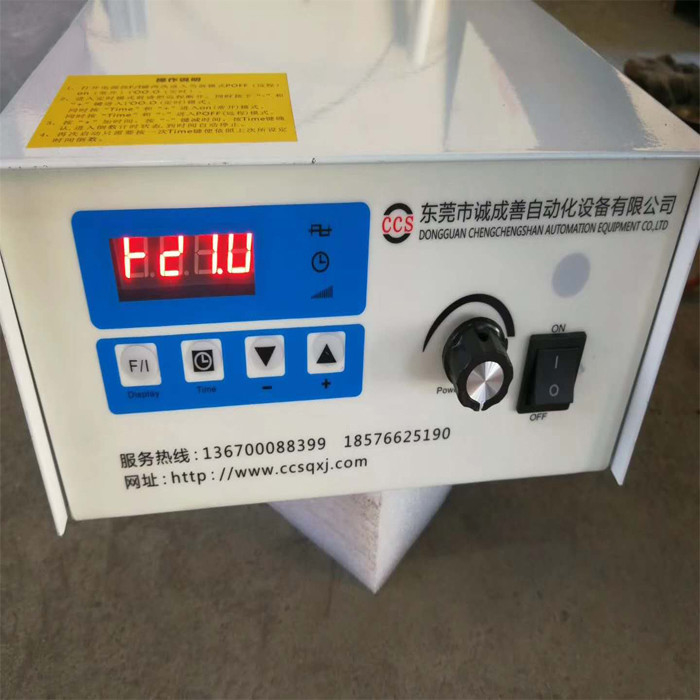

Απομονωμένη υπερηχητική καθαρότερη γεννήτρια οδηγημένων, ηχιτική γεννήτρια συχνότητας ηλεκτρομαγνητική

^{Απομονωμένη υπερηχητική καθαρότερη γεννήτρια οδηγημένων, ηχιτική γεννήτρια συχνότητας ηλεκτρομαγνητική}

1. ^{Συνοπτική περιγραφή κάθε σχετικής με το συστατικό λειτουργίας:}

^{Α, γέφυρα διορθωτών: μετατρέπει την τάση εναλλασσόμενου ρεύματος στη ΣΥΝΕΧΉ τάση}

^{Β, κοινή αυτεπαγωγή τρόπου: ηλεκτρομαγνητικός σωρός υψηλής συχνότητας φίλτρων που παράγεται από τη λειτουργία κυκλωμάτων για να το αποτρέψει από τη μόλυνση της εξωτερικής παροχής ηλεκτρικού ρεύματος.}

^{Γ, τρέχων ανιχνευτής: ο τρέχων ανιχνευτής ακρίβειας, το τρέχον σήμα εισαγωγής μετατρέπεται σε ένα μεγάλης ακρίβειας σήμα τάσης, το οποίο διαμορφώνεται και παρέχεται στο κύριο κύκλωμα ελέγχου για να επιτύχει τη σταθερή δύναμη.}

^{Δ, κρυσταλλολυχνία: Μια φάση-μετατοπισμένη αρχιτεκτονική πλήρης-γεφυρών που αποτελείται από τέσσερις υψηλής ισχύος κρυσταλλολυχνίες IGBT μετατρέπει το σήμα ΣΥΝΕΧΟΎΣ τάσης σε ένα υψηλής συχνότητας σήμα τάσης εναλλασσόμενου ρεύματος.}

^{Ε, κύκλωμα κίνησης: απομονωμένη κίνηση.}

^{Φ, βοηθητικός μετασχηματιστής: μετατρέπει τους κεντρικούς αγωγούς στο χαμηλής τάσης εναλλασσόμενο ρεύμα, και μετά από τη διόρθωση και φιλτράρισμα, παρέχεται στο μέρος επεξεργασίας σήματος και το μέρος πινάκων επίδειξης.}

^{Γ, συχνότητα που καθορίζει με ακρίβεια: η ρύθμιση του ποτενσιόμετρου μπορεί να ρυθμίσει την παράμετρο συχνότητας της γεννήτριας σε κάποιο βαθμό}

^{Χ, τρέχουσα περιποίηση: Ρυθμίστε αυτό το ποτενσιόμετρο για να ρυθμίσετε το ρεύμα εισαγωγής σε κάποιο βαθμό, μεταβαλλόμενος κατά συνέπεια τη δύναμη παραγωγής.}

^{Ι, τρέχων διακόπτης επιλογής: Μπορεί να προσαρμοστεί από 6 εργαλεία από 1 σε 6. Σημειώστε ότι 1-5 είναι η τρέχουσα αναφορά. Όσο μικρότερος ο αριθμός, τόσο μεγαλύτερη η τρέχουσα αναφορά. 6 είναι ένας τρέχων διακόπτης πολλαπλασιαστή. Παραδείγματος χάριν, όταν το ρεύμα είναι 2, το ρεύμα είναι 2A, και όταν ανοίγονται ταυτόχρονα 5 και 6, η παραγωγή είναι 4A.}

^{Το J, πηνία 1 και 2 μπορεί να ταιριάξει με τις διαφορετικές αυτεπαγωγές, όπου η αυτεπαγωγή που αντιστοιχεί στο πηνίο 1 είναι R11, R12, R13, R14, R15 η αυτεπαγωγή που αντιστοιχεί στο πηνίο 2 είναι R1, R2, R3, R4, R5 Όσο μεγαλύτερος ο αριθμός, τόσο μεγαλύτερη η αυτεπαγωγή. Το ποσό των αυτεπαγωγών των δύο είναι η συνολική αυτεπαγωγή. Κατά διόρθωση, την πηνίο πρέπει να βασιστεί στην αρχή την προτεραιότητα.}

^{Το Κ, μετασχηματιστής γυρίζει την αναλογία επιλογή: Το RA και RB, RA είναι λιγότερο από RB, γενικά, RA είναι κατάλληλο για τους κίτρινους κεραμικούς μετατροπείς, RB είναι κατάλληλο για τους μαύρους κεραμικούς μετατροπείς.}
