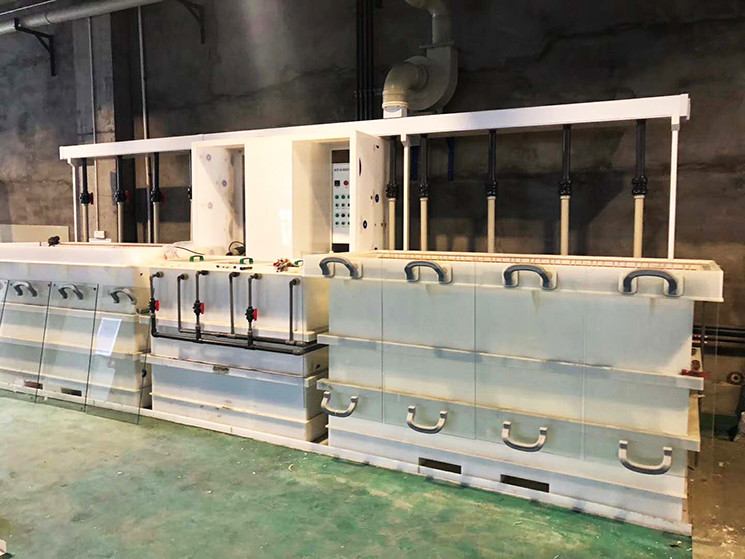

Όξινη μηχανή εξοπλισμού εξαγωγής χαλκού αναγέννησης λύσης χαρακτικής βάσεων

Αρχή την αναγέννηση λύσης

Η χαρακτηριστική διαδικασία της επεξεργασίας PCB είναι γραφική επένδυση. Δηλαδή, ένα στρώμα αντιδιαβρωτικού μόλυβδος-κασσίτερου είναι pre-plated στο μέρος φύλλων αλουμινίου χαλκού (το γραφικό μέρος του κυκλώματος) που πρέπει να διατηρηθεί στο εξωτερικό στρώμα του πίνακα, και έπειτα το υπόλοιπο φύλλο αλουμινίου χαλκού διαβρώνεται με τα χημικά μέσα, τα οποία είναι αποκαλούμενος χαρακτική.

η διαδικασία χαρακτικής, χαλκός στην επιφάνεια του πιάτου οξειδώνεται από [$cu (NH3) 4] το σύνθετο ιόν 2+. Η αντίδραση χαρακτικής είναι η ακόλουθη:
$cu (NH3) 4Cl2+Cu_2Cu (NH3) 2Cl
Το σύνθετο ιόν [$cu (NH3) 2] 1+is Cu1+and δεν έχει καμία δυνατότητα χαρακτικής. Παρουσία υπερβολικών NH3 και των CL-ιόντων, μπορεί να οξειδωθεί γρήγορα από το οξυγόνο στον αέρα για να διαμορφώσει τα χαρακτική-ικανά [$cu (NH3) 4] σύνθετα ιόντα 2+. Η αντίδραση αναγέννησης είναι η ακόλουθη:
2Cu (NH3) 2Cl+2NH4Cl+2NH3+1/2O2_2Cu (NH3) 4Cl2+H2O

Μπορεί να δει από την ανωτέρω αντίδραση ότι 2 γραμμάρια αμμωνίας και 2 γραμμάρια χλωριδίου αμμωνίου απαιτούνται για τη χαρακτική 1 γραμμάριο μοριακού χαλκού. Επομένως, με τη διάλυση του χαλκού, το νερό αμμωνίας και το χλωρίδιο αμμωνίου πρέπει να προστεθούν συνεχώς στη διαδικασία χαρακτικής, έτσι το ποτό μητέρων της δεξαμενής χαρακτικής θα αυξηθεί συνεχώς. Επειδή το σύνθετο ιόν [$cu (NH3) 2] 1+is Cu1+and δεν έχει καμία δυνατότητα χαρακτικής, είναι απαραίτητο να αποκλειστεί κάποιο ποτό μητέρων και να προστεθεί το νέο υπο--ποτό (το υπο--ποτό δεν περιέχει το ιόν χαλκού) για να καλύψει τις απαιτήσεις χαρακτικής.
